模数转换器的转换原理是什么？缩略图
模数转换器的转换原理是什么？
/在： /通过：

模数转换器，简称ADC。是电子系统中极其重要的元件，它能将连续变化的模拟信号转换为离散的数字信号，供数字处理器、计算机等设备使用。核心任务是将模拟世界中的连续电压信号，转换成计算机或数字系统能够识别的数字码。模拟信号具有无限的幅度和时间的连续性，而数字信号则是离散的、有限的数值。

模数转换过程包括采样、量化和编码三个基本步骤。

采样：对连续的模拟信号按照一定时间间隔进行采样，获得一系列离散时间点的信号值。

量化：将采样得到的模拟值映射到预定的有限数字级别中，近似成最近的数字值。

编码：将量化后的数字值转换成二进制码，供数字系统处理。

模数转换器的主要类型及原理

根据不同的转换方式和应用需求，模数转换器有多种实现类型，以下介绍几种常见的模数转换器及其转换原理。

1.逐次逼近型ADC

逐次逼近型ADC通过逐步逼近模拟输入电压来实现转换。其核心是一组电容或电阻构成的比较电路和逐次逼近寄存器（SAR）。

转换过程：

将比较电路的输出与输入电压逐位比较，从最高位开始逐渐判断每一位是“1”还是“0”。

通过不断调整DAC输出的电压与输入电压进行比较，逐渐逼近模拟信号的真实电平。

最终得到完整的数字编码。

优点是速度快、精度高，适用于中高精度应用。

2.间接型（积分型）ADC

积分型ADC通过对输入信号进行积分，将输入电压转化为时间长度，再通过计数器转换为数字量。

转换过程：

首先，将输入电压进行积分，测量积分时间。

通过对积分时间计数，计算输入信号的幅值。

积分型ADC噪声抗干扰能力强，适用于高精度、低速场合，如数字万用表。

3.闪速型ADC（FlashADC）

闪速型ADC采用多级比较器同时对输入电压进行比较，生成数字量。

转换过程：

许多并行比较器将输入电压与预定参考电压快速比较。

同时输出一组数字电平。

闪速型ADC速度极快，但电路复杂，功耗较高，多用于高速采样场合，如视频采集。

模数转换的关键指标

分辨率：表示ADC的量化精度，通常以位数(bit)表示，如8位、12位、16位，分辨率越高，量化误差越小。

采样率：ADC单位时间内采样次数，决定最大可捕捉信号频率。

量化误差：由于量化产生的误差，影响信号还原精度。

信噪比(SNR)、线性度等性能参数也很重要。

MOSFETs的基本结构与工作原理缩略图
MOSFETs的基本结构与工作原理
/在： /通过：

金属氧化物半导体场效应晶体管（MOSFET）是一种重要的电子器件，广泛应用于数字电路、模拟电路及功率放大器等领域。其独特的结构和高效的工作原理使得MOSFET成为现代电子设备中不可或缺的组成部分。

MOSFET的基本结构

MOSFET主要由以下几个部分组成：

源极

源极是MOSFET的主要输入端，在n型MOSFET中，源极是n型半导体。而在p型MOSFET中，源极是p型半导体。电流从源极流入MOSFET。

漏极

漏极是MOSFET的输出端，与源极相对。在n型MOSFET中，漏极为n型半导体；在p型MOSFET中，漏极为p型半导体。电流从漏极流出MOSFET。

栅极

栅极是MOSFET的控制端，通常由金属或掺杂半导体材料制成，覆盖在一个薄氧化层（通常是二氧化硅）上。栅极通过施加电压，控制源极与漏极之间的电流流动。

基区

基区是MOSFET的底层，通常是一个较大的p型或n型半导体（取决于器件类型）。它为MOSFET提供了所需的电性能和基础。

MOSFET的工作原理

MOSFET的工作主要依赖于栅极电压的变化。根据栅极电压的不同，MOSFET可以处于不同的工作状态。

n型MOSFET的工作原理

在n型MOSFET中，当为栅极施加一个正电压时，栅极电场将在基区中诱导出一个电子丰度层（称为反型层），使得源极与漏极之间形成一条导电通道。此时，电子可以从源极流向漏极，MOSFET处于导通状态。

如果将栅极电压降低至阈值电压以下，导电通道将消失，MOSFET将切换到关断状态，阻止电流流动。

嵌入式开发实战指南：多功能PWRKEY用法与设计技巧全解析缩略图
嵌入式开发实战指南：多功能PWRKEY用法与设计技巧全解析
/在： /通过：

在嵌入式设备的实际开发中，多功能PWRKEY的用法与设计是电源管理模块的关键环节，直接影响系统的稳定性与用户体验。本文基于实战场景，全面解析其用法逻辑与设计技巧，从硬件电路搭建到软件逻辑处理，为开发者提供一份可直接参考的实战指南，解决开发中遇到的常见问题。

在嵌入式项目开发中，无论是简单的用户按键，还是复杂的MCU联动，又或是GPIO功能复用，正确运用PWRKEY都很重要。

今天一起来细聊聊PWRKEY开机键。

通过深入了解PWRKEY的工作原理、使用方法及设计要点，可以帮助你打造更稳定可靠的硬件方案。

过电压保护器的核心优势缩略图
过电压保护器的核心优势
/在： /通过：

过电压保护器是电力系统绝缘防护的关键设备，以快速响应、全工况防护、稳定可靠为核心优势，适配发电、输电、配电全环节过电压防护需求。其工作方法基于非线性金属氧化物压敏电阻或间隙配合技术，当电网出现操作过电压、雷电过电压或暂态过电压时，设备能在纳秒级响应，迅速将过电压钳位在设备绝缘耐受范围内，通过泄放浪涌电流实现过电压快速抑制。

核心作用聚焦设备绝缘防护与电网稳定运行，可有效抵御各类过电压对变压器、开关设备、电缆、互感器等核心设备的冲击，避免绝缘击穿、设备烧毁等故障，降低电网停电风险，同时不影响系统正常运行参数，保障电力传输连续性。在适应性方面，产品兼容 10kV-500kV 各电压等级，支持三相、单相多种接线方式，耐受高低温、潮湿、盐雾、污秽等复杂环境，适配室内外、开关柜内等多种安装场景。

多样化表现为规格型号齐全，可根据过电压类型、系统参数定制防护方案，部分智能型产品集成在线监测功能，实时反馈泄漏电流、动作次数等运行数据。其模块化设计便于安装维护，无续流、动作寿命长、运行损耗低的特点，为电力系统提供全场景、高精度的过电压防护解决方案。

什么是片上系统（SoC）处理器？缩略图

什么是片上系统（SoC）处理器？

/在： /通过：

片上系统（简称SoC）处理器作为一种高集成度的微电子技术，已经成为智能手机、平板电脑、物联网设备以及各种嵌入式系统的核心。片上系统处理器是将多个电子系统模块集成在单一芯片上的微处理器。它将中央处理器（CPU）、内存、输入/输出端口、存储器控制器、图形处理单元（GPU）、数字信号处理器（DSP）、通信模块等功能集成于一块硅片上，从而实现高效性能和低功耗的小型化设计。

与传统的分立式电子系统相比，SoC处理器能在单芯片内实现完整的系统功能，大幅度减少了体积和功耗，提高了数据处理速度和系统响应能力。

SoC的主要组成部分

中央处理器（CPU）

CPU是SoC的核心，负责执行程序指令和控制其它模块，多采用高效能的多核设计。

图形处理单元（GPU）

GPU用于图形渲染和并行数据处理，在多媒体和游戏领域尤为关键。

存储器

包括高速缓存（Cache）、随机存取存储器（RAM）及闪存（Flash），用于数据存储和快速访问。

通信接口

支持各种通信协议，如Wi-Fi、蓝牙、以太网、LTE等，保证设备联网和数据传输。

输入输出控制器

管理外部设备如触摸屏、摄像头、传感器等的数据输入和输出。

数字信号处理器（DSP）

专门处理音频、视频及其他信号的数字处理任务，提高效率。

SoC处理器的优势

高集成度

通过将多个功能模块集成在单芯片上，减少了空间占用，适合小型便携设备。

降低功耗

集成设计有效降低芯片间通信能耗，提高整体能效，延长电池使用时间。

提升性能

模块紧密配合减少传输延迟，显著提升数据处理速度。

成本降低

芯片集成减少了制造和组装成本，有利于大规模生产。

SoC处理器的应用领域

智能手机和平板电脑

作为核心芯片，支持操作系统、应用软件及多媒体处理。

物联网设备

实现远程传感、数据交互和实时控制。

汽车电子

用于自动驾驶辅助、多媒体娱乐及车联网系统。

嵌入式系统

广泛应用于工业控制、医疗设备、消费电子等领域。

片上系统（SoC）处理器以其高集成度、低功耗和强性能，成为现代电子设备不可或缺的核心技术。随着半导体工艺的进步和设计优化，SoC的应用将更加广泛，推动智能设备向更小型化、更智能化方向发展。

半导体、集成电路、芯片的区别与联系缩略图
半导体、集成电路、芯片的区别与联系
/在： /通过：

在现代电子科技领域，“半导体”、“集成电路”和“芯片”这三个术语经常被提及。它们看似相近，实则各有侧重且相互关联。

半导体的定义与作用

半导体是一类介于导体和绝缘体之间的材料，最常见的半导体材料是硅（Si）和锗（Ge）。其导电性质可通过掺杂改变，使其在不同条件下表现出导电或绝缘的特点。半导体材料是现代电子设备的基础，因为它们能够控制电流流动，实现信号的放大、开关和调制功能。

半导体材料的出现，使得电子器件从传统的电子管迈入晶体管时代，极大提升了电子设备的性能和可靠性。

集成电路的定义与构成

集成电路（简称IC）是在半导体材料上制造的微型电子器件，它将大量晶体管、电阻、电容等电子元件集成在一个小小的半导体基片上。集成电路极大地提高了电子设备的集成度和性能，同时降低了成本和体积。

简言之，集成电路是基于半导体材料，通过微电子制造工艺制作成的复杂电子电路系统。通过将电路元件集中在一个芯片上，实现了高速运算和信息处理。

芯片的定义与应用

芯片通常指的是制作完成的集成电路半导体晶片。芯片是集成电路的物理载体，也是电子设备的核心部件。芯片不仅包含集成电路，还包括封装和引脚，用于安装在各种电子产品中。

在实际应用中，“芯片”一词更为通俗，涵盖范围广泛，包括处理器芯片、存储芯片、传感器芯片等。芯片的设计和制造水平，直接决定了电子设备的性能和功能。

区别与联系

区别：

半导体是材料，是电子器件制造的基础。

集成电路是基于半导体材料制作的复杂电路系统，是设计实现的结果。

芯片是集成电路制作完成后的实体，通常指具体的成品模块。

浅谈压力变送器的四个主要发展阶段缩略图
浅谈压力变送器的四个主要发展阶段
/在： /通过：

压力变送器是直接与被测介质相接触的现场仪表，常常在高温、低温、腐蚀、振动、冲击等环境中工作。在石油、化工、电力、钢铁、轻工等行业的压力测量及现场控制中，应用非常广泛。

我们知道，压力变送器在很多工业设备中，是用来控制工业过程和压力变化的重要原件，其主要用于测量液体、气体或蒸汽的液位、密度和压力。压力变送器分电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，应变式压力变送器等。

什么是单晶硅缩略图

什么是单晶硅

/在： /通过：

单晶硅可以用于二极管级、整流器件级、电路级以及太阳能电池级单晶产品的生产和深加工制造，其后续产品集成电路和半导体分离器件已广泛应用于各个领域，在军事电子设备中也占有重要地位。



什么是单晶硅插图



单晶硅压力变送器的性能特点及应用领域说明缩略图

单晶硅压力变送器的性能特点及应用领域说明

/在： /通过：

随着国内经济的发展，压力变送器市场发展面临巨大机遇与挑战。在市场竞争方面，压力变送器企业数量越来越多，市场正面临供给与需求的不对称，压力变送器行业有进一步洗牌的强烈要求，但是在一些压力变送器细分市场仍有较大的发展空间，信息化技术将成为核心竞争力。

单晶硅压力变送器的性能特点及应用领域说明插图

单晶硅压力变送器是20世纪80年代研制开发的新式差压变送器，其工作原理为外界压差传递到内部的单晶硅全动态的压阻效应，压力的作用下产生一个跟随压力变化的电压信号输出，将这个电压信号通过电子电路收集、放大和软件补偿处理后，就得到压力信号的线性输出。因为配备了低噪声调制解调器和开放式通讯协议，现在的单晶硅差压变送器可结束数字无损耗信号传输。

单晶硅压力变送器主要的优势体现在温度和静压补偿环节中，即：双谐振回路的原始差动信号输出，而此差动信号不被温度和静压的影响，因此对于后期的变送器的温度补偿和静压补偿等工序环节操作较为简便。

单晶硅压力变送器的性能特点及应用领域说明插图1

单晶硅压力变送器的性能特点：

1、全密封、全隔离单晶硅压力传感器，准确充液量技术，消除温度、静压的影响，双膜片过载结构，从容应对高过载考验。

2、高纯度单晶硅材质，有效提高产品寿命及长期稳定性。

3、集成电路与表面封装技术的信号变送模块，性能强大的24位ADC实现高精度与快速应答，显示模块可360°旋转，按键参数操作功能友好。

4、电阻温度特性互补，提高芯片抗干扰能力，耐瞬变电压保护端子模块，强有力的贴身保护，变送器的安全卫士，纵然历经电闪雷鸣，依然保持稳定工作。

5、高强度的金属电气保护壳体，LCD带背光显示数字表头可以显示压力、百分比和电流及0~100%模拟指示，外形优美靓丽，尽显时尚科技美感，内在厚实坚固，满足苛刻环境运用。

6、外部按键菜单功能实现现场操作，全隔离磁感应结构，满足隔爆要求现场安全操作规范，按键参数设置不影响电气防护等级，安全、快捷。

7、坚固优质的不锈钢过程法兰，超厚的加强结构，坚不可摧，高静压、高过载的强大保障。

单晶硅压力变送器的性能特点及应用领域说明插图2

单晶硅变送器完全由密封测量元件构成，可消除机械传动所构成的瞬时冲击和机械振动。别的高、低压测量室按防爆恳求整体铸造而成，大大抑制了外应力、扭矩以及静压对测量准确度的影响。

单晶硅压力变送器结合了硅压阻与硅谐振技术双方特点，并从设计与工艺上做出了创新性优化，实现高精度、高稳定性、低温度影响等优异性能，完全适用于工业过程控制、自动化制造、汽车与船舶、医疗卫生等多个领域。

未来是否有材料能代替硅材料做芯片？缩略图

未来是否有材料能代替硅材料做芯片？

/在： /通过：

芯片的原材料是晶圆，而晶圆的成分是硅。尝尝有一种说法误解为“沙子可用来制造芯片”，实际上并非如此。沙子的主要化学成分是二氧化硅，玻璃和晶圆的主要化学成分也是二氧化硅。但不同之处在于，玻璃是多晶硅，高温加热沙子可以得到多晶硅。而晶圆是单晶硅，如果用沙子做还需要进一步将多晶硅变为单晶硅。
硅材料到底是什么，又为什么能被用来制造芯片呢，在本文中我们将逐一为大家揭晓。
首先我们要明白的是，硅材料并不是直接就能跳到芯片这一步，硅是由石英沙所精练出来的硅元素，硅元素质子数比铝元素多一个，比磷元素少一个，它不仅是现代电子计算器件的物质基础，也是人们寻找外星生命的基本可能元素之一。通常，我们在对硅元素进行提纯炼化(99.999%)后，就可以将其制造成为硅晶棒，再将硅晶棒进行切片，得到的就是晶圆了。切割出来的晶圆越薄，芯片制造的成本就越低，但是对芯片工艺的要求也更高。

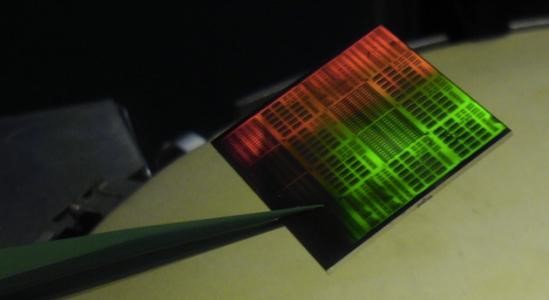

未来是否有材料能代替硅材料做芯片？插图

硅变成晶圆片要经历三个重要步骤

具体来看，硅变成晶圆可以划分为三个步骤：硅提炼及提纯、单晶硅生长、晶圆成型。

在自然界中，硅一般是以硅酸盐或二氧化硅的形式存在砂石中，将沙石原料放入2000℃高温且有碳源存在的电弧熔炉中，利用高温让二氧化硅与碳反应(SiO2+2C=Si+2CO)，从而得到冶金级硅(纯度约98%)。但这种纯度的硅还不足以用来制备电子元器件，因此还要对其进一步提纯。将粉碎的冶金级硅与气态氯化氢进行氯化反应，生成液态的硅烷，然后通过蒸馏和化学还原工艺，得到了高纯度的多晶硅，其纯度高达99.999999999%，成为电子级硅。

那么如何从多晶硅中得到单晶硅呢？最常用的是直拉法，将多晶硅放在石英坩埚中，用1400℃的温度在外围保持加热，就会产生多晶硅熔化物。当然，在这之前会把一颗籽晶浸入其中，并且由拉制棒带着籽晶作反方向旋转，同时慢慢地、垂直地由硅熔化物中向上拉出。多晶硅熔化物会粘在籽晶的底端并且按籽晶晶格排列的方向不断地生长上去，在其被拉出和冷却后就生长成了与籽晶内部晶格方向相同的单晶硅棒。最后对单晶硅棒进行滚磨、切割、研磨、倒角、抛光等工艺，就得到了最重要的晶圆片了。

按照切割尺寸的不同，硅晶圆主要可划分为6英寸、 8英寸、 12英寸及18英寸等。硅晶圆片尺寸越大，每块晶圆上就能切割出更多的芯片，单位芯片的成本也就更低。 为什么说硅是最适合造芯片的材料? 理论上来说，所有半导体都可以作为芯片材料，但是硅材料为什么最适合做芯片，主要原因有下：

1、按地球元素含量排行，依次为：氧>硅>铝>铁>钙>钠>钾……可以看到硅排在了第二位，含量巨大，这也让芯片有了几乎取之不尽用之不竭的原材料;

2、硅元素化学性质和物质性质都十分稳定，最早的晶体管其实是使用半导体材料锗来制作的，但是因为温度超过75℃时，导电率会出现较大变化，做成PN结后锗的反向漏电流比硅大，因此选取硅元素作为芯片材料更加合适;

3、硅元素提纯技术成熟，成本低，如今硅的提纯可以达到99.999999999%;

4、硅材料本身无毒无害，这也是其被选于用作芯片的制造材料的重要原因之一。

硅材料制成品主要用途

在半导体产业中，硅材料多被用于制造二极管/晶体管、集成电路、整流器、晶闸管等等，具体来看，硅材料制成的二极管/晶体管多用于通讯、雷达、广播、电视、自动控制等;集成电路多用于各种计算机、通讯、广播、自动控制、电子秒表、仪器仪表等;整流器多用于整流;晶闸管多用于整流、直流输配电、电气机车、设备自控、高频振荡器等;射线探测器多用于原子能分析、光量子检测;太阳能电池多用于太阳能发电领域。

未来有没有可以出现替代硅的芯片材料?

硅是如今应用最广泛的半导体材料，但被誉为“新材料之王”的石墨烯的出现，让很多专家预测，石墨烯很可能成为替代硅的绝佳选择，但主要还是取决于它的产业化发展情况。

石墨烯为什么会被人看好?除了其本身拥有不逊色于硅的半导体属性之外，还拥有很多硅不具备的优点。由于硅材料的加工极限被认为是10nm线宽，换句话说，制程小于10nm，硅产品也就越不稳定，对工艺的要求就越高。要想实现更高的集成度和性能，就必须采用新的半导体材料进行加工，石墨烯正好是一种不错的选择。科学家曾在常温下观察石墨烯的量子霍尔效应，这种材料碰到杂质时不会产生背散射，这说明它有很强的导电性。此外，石墨烯看上去近乎透明，其光学特性不仅十分优异，还能随石墨烯厚度的改变而改变。因此人们判断，这种特性很适合应用于光电子领域。

之所以看好石墨烯，或许还取决于它另外一个身份：碳纳米材料。碳纳米管是由石墨烯片卷成的无缝、中空的管体，导电性能极好，而且管壁很薄。理论而言，同样的集成度下碳纳米管芯片比硅芯片更小;此外，碳纳米管本身产热很少，加上有良好的导热性，能够减少能耗;从获取碳元素的成本考量，碳的分布广泛，在地球中的含量同样巨大，因此获取碳材料并不难。

当然，石墨烯目前已经被应用在屏幕、电池、可穿戴设备上，科学家对此领域的研究也有了不小的进展，但总体来看，想要石墨烯真正替代硅，成为芯片的主流材料，还需要在制造工艺以及配套器件的技术上付出更多努力。
